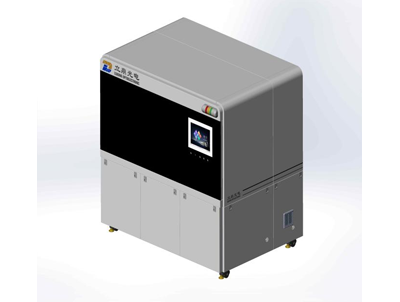

光学零件表面瑕疵检测设备
LD-Opt-Det100光学零件表面瑕疵检测设备是立鼎光电针对光学镜片表面划痕/麻点检验设备，采用高精度机器视觉检测系统，结合专门的分析软件来对光学表面的划痕、麻点等瑕疵进行检测分析，该系统消除了人眼观察光学表面瑕疵的主观性，具有客观，准确，重复性高，批量处理数据等功能。
该设备最小分辨率达到0.002mm,超过了GB/T 1185-2006中最小疵病等级0.004mm,可实现绝大多数光学元件的准确测量。同时该设备搭配高度均匀光源，消除了不同位置等引起的检测误差，使检测过程更加简便。图像分析软件采用深度学习算法。
使用该光学表面测量设备，可以大大提高镜片来料检测效率，同时具备数据统计功能，从而快速分析工艺问题点，提升车间生产效率及工艺。
产品特点
◆执行标准：美国军标MIF-PRF-13083B,国家标准GB/T 1185-2006
◆样品要求：镀膜或非镀膜光学元件，平面，球面或非球面光学玻璃
◆最大可检测元件尺寸：≥450mm×450mm（可订制）
◆在软件自动读取数据，判断划痕、麻点情况，并按照不同标准判读瑕疵等级
◆便捷上料，实时检测，实时显示
◆设备内部封闭，设备环境适应性强
性能参数
型号 | LD-Opt-Det100 | |
测试原理 | 反射式 | |
检测标准 | MIF-PRF-13083B GB/T 1185-2006 | |
像素数 | 2000w像素 | |
分辨率 | 5496x3672 | |
相机视场 | ≥27.8x20.3mm | |
检测区域 | ≥25x20mm | |
z轴载物台 | 行程≥210mm | |
x-y载物台 | 行程≥480×480mm | |
划痕级数 | 美军标：10、20、40、60、80 国标：0.004~0.1 | |
麻点级数 | 美军标：5~70 国标：0.016~0.63 | |
可重复性 | ≥95% | |
识别概率 | 99.9% | |
仪器再现性 | ≥90% | |
供电电源 | 220V,50Hz | |
设备尺寸 | 1480*1200*2100mm（主体设备长宽高） | |
设备重量 | 500Kg | |

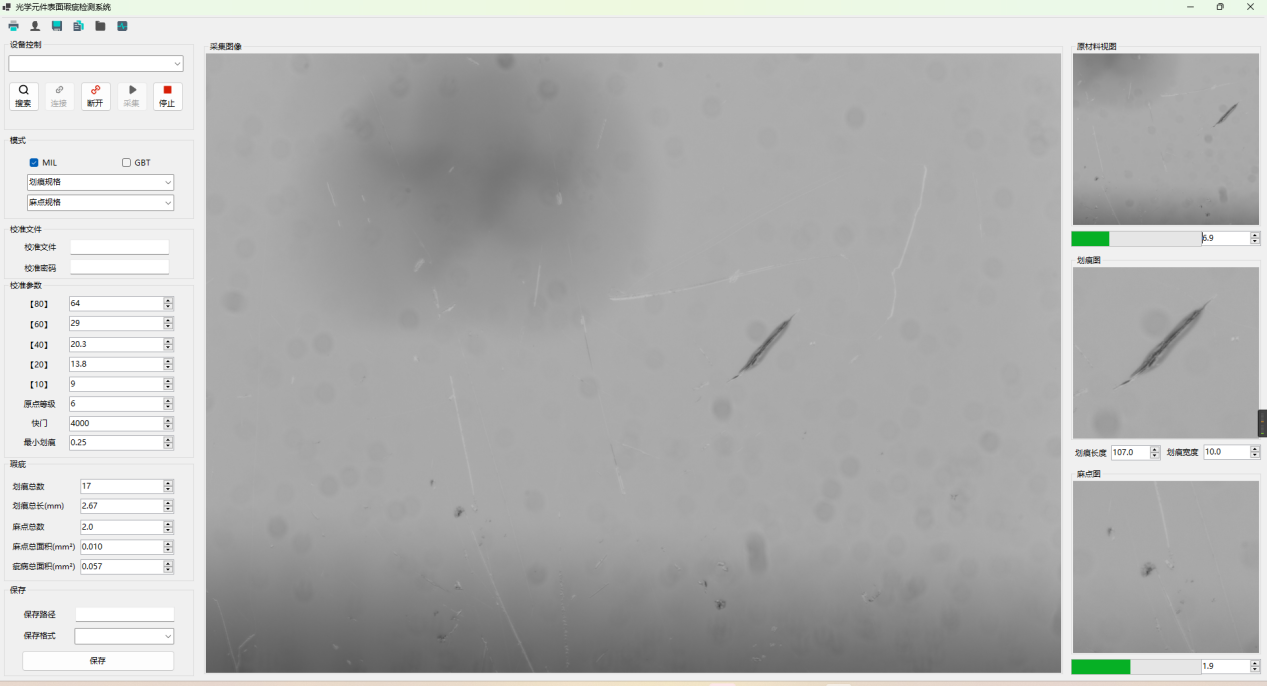

软件界面
显控控软件可以在视觉界面实时观测光学元件的表面情况，并手动定位疵病。完成检测后，可以通过数据管理窗口正确输出每个缺陷的截图和缺陷参数，形成检测报告。
产品应用
◆光学透镜
◆平板玻璃
