数字红外辐射计
短波红外相机

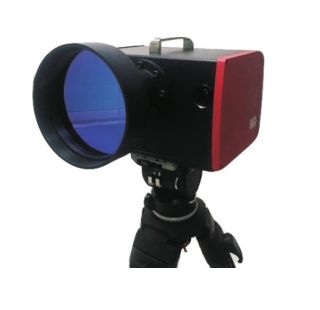

                                                                                   RLK600数字红外辐射计


     RLK600数字红外辐射计,采用先进的光电检测技术、数字信号处理技术、数据传输技术和软件技术,实现对各种热辐射源辐射强度参数的测试。最高50Hz数据率使用户能够记录和显示目标辐射强度随时间的变化曲线。产品针对野外、移动试验条件设计,集公司多项技术积累,吸收国际先进产品的技术与特点,具有携带方便、操作简单、软件功能强大、数据处理快捷等优点。


   便携式设计:RLK600所有部件和附件全部装在铝材仪器箱中,方便携带,搬运;

   一体化设计:光学、斩波、锁相、A/D全部集成于头部,只需一根电缆与计算机连接;

   RS-422接口:控制指令与数据的传输采用RS-422标准,传输距离远,抗干扰能力强;

   专用软件:测量控制、数据处理、产品标定三大功能,运行于Windows操作系统。



型号Model

RLK601

RLK602

RLK602D

RLK603

特点

Specification

低灵敏度

中灵敏度

中灵敏度

双通道

高灵敏度

应用Application

近距离目标检测(小于5m)

中、远距离目标检测(5m-50m)

远距离目标检测(大于50m)


探测器Detector


非制冷MCT


2-4级电制冷PVMCT

2-4级电制冷PVMCT

液氮制冷或斯特林制冷InSbHgCdTe

响应波长

Spectral   Response

2-14um

2-5um2-14um



2-5um2-14um

NEI(等效辐照度)

5E-3W/cm*cm

5E-8W/cm*cm

5E-12W/cm*cm

动态范围

Dynamic   Range

1E+5

1E+5

1E+5

线性度 Linearity

<5%

<3%

<2%

稳定度 Stability

<5%

<3%

<2%

光学输入口径

Entrance   Diameter


42mm(1.0”)


42mm(1.65”)


152mm(6”)

光学系统

Optical  System

透射式红外光学系统

Cassegrain反射式红外光学系统

测量视场角度

Field  of View

5°\10°\20°\30°

(电动光栏,软件选择)

0.75°\1.5°\2.25°\ 3.0°

(电动光栏、软件选择)

2.5mrad \ 5°\10°

(电动光栏,软件选择)

滤光片 Filters

1个滤光座(手动更换)

瞄准方式

Alignment

CCD图像瞄准(视场)  5LCD显示屏

数据率 Data Rate

1Hz(高精度模式)、10Hz、20Hz、50Hz(快速测量模式) (信号调制频率1KHz)

数据传输接口

Output   interface


RS-422(最大传输距离200米)

工作电压

Power   Supply

220VAC/24VDC

工作温度

Temperature

-40℃ - +50℃

外形尺寸

Dimension

279(L)* 202(H)*274(D)---RLK601、RLK602、RLK602D

368(L)* 202(H)*274(D)---RLK603

重量Weight

8.0Kg(RLK601、RLK602、RLK602D)/10Kg(RLK603)

软件Software

RLK600Manager(V4.0)数字红外辐射计专用软件

三大功能:测量控制、数据处理、产品标定

选配Option

三脚架、笔记本电脑(普通/加固)、滤光片:3.0-5.0um8-14um或用户指定

IRIG-B(DC)IRIG-B(AC)时码信号输入



     飞机发动机红外辐射特性

   火工品红外辐射特性

   工业辐射源红外辐射特性
