英国Raptor 高分辨率深度制冷CCD相机 EAGLE-V


英国Raptor公司总部位于北爱尔兰拉恩,致力于设计并制造高性能CCD、EMCCD、InGaAs、和X-Ray相机,并为科研、工业成像等应用以及原始设备制造商(OEM)提供光学解决方案。公司通过了ISO9001:2008认证、欧盟CE认证以及欧盟RoHS认证。

EAGLE-V 是一款深度制冷科研级别CCD相机,可根据客户的要求选择定制不同的响应波段的芯片。


芯片

E2V CCD42-40 Front and Back   Illuminated, AIMO

分辨率

2048 x 2048

像素尺寸

13.5μm × 13.5μm

有效面积

27.65mm × 27.65mm (39.10mm diagonal)

满阱容量

100 000 e-

非线性度

<1%

读出噪声

@ 75kHz pixel readout rate, 2.3 e- rms

@ 2MHz pixel readout rate, 9.0 e- rms

峰值量子效率

> 90% @ 550nm

光谱响应

3501100nm

快门模式

Mechanical, aperture φ = 45mm

暗电流

<0.0001e-/p/s @ Δ-116ºC

制冷

Active, ΔT > 110°C--TEC with liquid (utilizing   PentaVac™ Technology)

镜头接口

Nikon F mount (others on request)

同步

Trigger IN and OUT-TTL compatible

数据接口

Cameralink (base)

电源

12VDC±10%

功耗

<9W without TEC

<100W with TEC ON

操作温度

-20 to +55

存储温度

-40 to +70

尺寸

141mm x 133mm x 110mm

重量(不含镜头)

3.0kg [6.6lb]

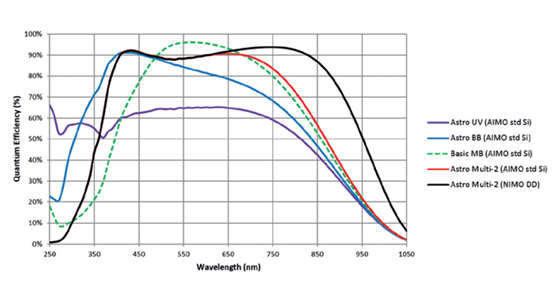

标准产品的量子效率图


可选择的E2V芯片的量子效率图
