短波相机测试系统


    短波红外相机参数的表征通过以下三种方式:

    a) 典型的TV/LLLTV 相机测试参数(分辨率,MRC(最小可分辨对比度),MTF(调制传递函数),FOV(视场),灵敏度,

       SNR(信噪比),NEI(噪声等效输入),FPN(固定图形噪声),non-uniformity(非均匀性)等)

    b) 典型的红外热像仪测试参数(MRTD(最小可分辨温差,MDTD(最小可探测温差),MTF(调至传递函数),NETD(噪声等

       效温差),FPN(固定图形噪声),non-uniformity(非均匀性),distortion(畸变),FOV(视场) 等)

    c) 典型的InGaAs FPAs在1550nm的测试参数(Mean Detectivity(平均探测率),Noise Equivalent Irradiance(噪声等效

       辐亮度),噪声,动态范围等)

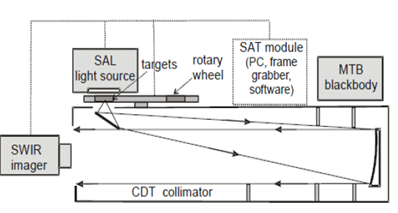

                                      短波测试系统原理图

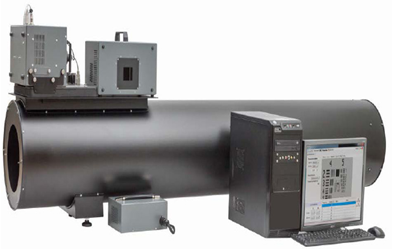

                                           短波测试外观图


①支持模拟三种不同的情况:

 ●反射多色辐射结构(系统采用SAL 光源);

 ●发射辐射配置(系统采用MTB 中温黑体);

 ●单色光源配置(SAL 光源配置带通滤波器)。

②支持测试光学口径不大于100mm 短波红外相机;

③支持模拟很暗的夜晚环境以及很亮的白天环境;

④支持模拟目标的温度可达600℃;

⑤模块:CDT1000平行光管,SAL光源,MTB-2D中温黑体,MRW-8旋转靶轮,一组靶标,1550nm带通滤波片,图像采集卡,MTB

  控制程序,SAL控制程序,TAS-S 程序;

⑥计算机化测试系统,半自动测试短波红外相机的重要参数:

  Mode I:分辨率,MRC(最小可分辨对比度),MTF(调制传递函数),Distortion(畸变),FOV(视场),灵敏度,SNR

   (信噪比),          NEI(噪声等效输入),FPN(固定图形噪声),non-uniformity(非均匀性)等;

  Mode II:MRTD(最小可分辨温差,MDTD(最小可探测温差),MTF(调制传递函数),NETD(噪声等效温差),FPN(固定

    图形噪声)等;

     Mode III:(Mean Detectivity(平均探测率),Noise Equivalent Irradiance(噪声等效辐亮度),噪声,动态范围等。
