光学传递函数测试仪
短波红外相机


              1552880226280222.png 1552880234379669.png

     光学传递函数测量仪应用于可见光、红外、(单)双无限(无焦)、有限系统的测量和评价。除光学传递函数外,

    它还可以提供焦距、单项像差、视场等参数的测量。传函测试仪目前被广泛应用于光学镜头、像增强器、CCD摄像

    机、红外成像系统等其它成像系统的像质评价和相关参数测量,可以将测量结果以数据的方式显示和记录,更便于

    进行处理和对比。

    功能

     测试光学系统、镜头、器件的调制传递函数MTF、相位传递函数PTF、焦距EFL、截距FFL、最佳焦面、畸变、场曲、

     色差、像散、相对透过率等。

    测试范围

UVB

Ultra-Violet B

193 - 360 nm

NUV

Near Ultra-Violet

325 - 500 nm

VIS

Visible

400 - 700 nm

NIR

Near Infra-Red

700 - 1000 nm

SWIR

Short-Wave Infra-Red

1 - 3 um

MWIR

Medium-Wave   Infra-Red

3 - 5 um

LWIR

Long-Wave Infra-Red

8 - 12 um

    技术规格

光谱范围

350nm-1000nm,1-3um,3-5um,8-12um

最大离轴角度

±90°

焦距范围

3-1000mm

可测物镜口径

5-200mm

空间频率范围

0-1600lp/nm(350nm-1000nm);0-100 lp/nm(1-3um);

0-60 lp/nm(3-5um,8-12um)

MTF测量精度

±5’

MTF测量重复性

±0.01

焦距测量精度

优于±0.5%

畸变测量精度

优于±0.5%

场曲测量精度:

优于±5um

色散测量精度

优于±0.002dpt

测查测量精

优于±5um

   传函仪结构

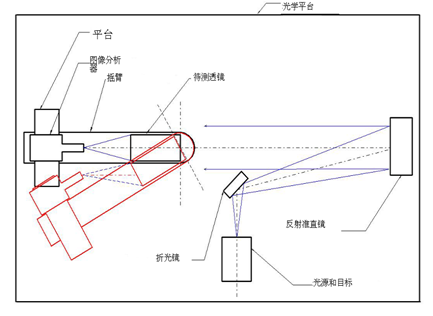

             传递函数系统工作原理图


     系统组成

     反射式准直镜,光束折叠镜、摆臂,红外探测器(1-3umPbS,3-5um\8-12umMCT),红外光源,红外滤光片,红外

     目标(狭缝),像分析器调焦、视场、垂直移动平台,信号斩波器,信号处理器,平台控制器,计算机及软件。
