Leading 320面阵非制冷/制冷短波红外相机





高性能短波红外相机具有高帧率(340Hz)、高性能、探测范围宽、操作简单等特点。采用探测器制冷技术,提供极佳的短波红外波段昼夜监视能力。

 采用可更换式镜头接口,可轻易与定制设备或光谱仪整合兼容。具备触发输入功能,可实现快速的追踪同步性。扩展型InGaAs焦平面探测器,可以将探测范围扩展至1100nm-2200nm波段。

内嵌有所有必需的图像处理组件,为应用领域提供随时可用的清晰图像,如短波红外昼夜监视、海防监视、低光成像、激光检测、硅片或太阳能电池板检测、油漆分析、水或结冰探测、成像分光、高温热成像等。


型号

LD-SW3201730UC

LD-SW3201730C

探测器类型

焦平面

焦平面

光谱响应

0.9um ~ 1.7um

0.9um ~ 1.7um(可拓展至2.2um

像素

320 x 256

320 x 256

像间距

30um

30um

有效面积

9.6mm    x 7.68mm

9.6mm    x 7.68mm

量子效率

>70%

>70%

制冷方式

非制冷

TE1 / TE2

增益设置

高、低积分电容(x1x21

高、低积分电容(x1x21

最大帧频

30 / 60 / 100 Hz

全画幅:340 Hz320x256),窗口模式:15   KHz

曝光时间

10us ~ 1/帧频

10us ~ 1/帧频

噪声(RMS1 @Sensor Temp = 28

350 electrons

80e ,TE1;≤40e ,TE2

数字输出格式

Raw 14 bit

Raw 14 bit

光斑检测2

质心检测、坐标计算

/

模拟视频格式

PAL / NTSC(可选)

/

板载图像处理

自动增益控制;

自动曝光;

非均匀性校正(offset,gain);

失效像素替换;

自动对比度增强

自动增益控制;

自动曝光;

非均匀性校正(offset,gain);

失效像素替换;

自动对比度增强

相机控制

USB2.0

USB/GigE

数字输出

USB2.0

USB/GigE14 bit

模拟输出

PAL / NTSC

PAL / NTSC

外部触发

TTL

TTL

三脚架接口

1/4-20

1/4-20

镜头接口

C

C

电源输入

12V±3V DC

12V±3V DC

功耗

2.5   W ,at 25

5 WTEC off

工作温度

-20 ~ +50

-20 ~ +50

存储温度

-40 ~ +80

-40 ~ +80

重量

240g(不含镜头)

1700g(不含镜头)

尺寸

50mm x 50mm x 22mm

110 mm x110 mm x 100 mm


短波红外探测器产品 http://www.leadingoe.com/zhanshi.php?d=4&x=%



                         Visible                                    SWIR


                          Visible                                    SWIR

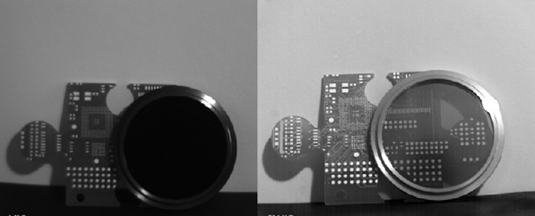

                         Visible                                    SWIR

1552472000114640.png      image.png

  Visible                                SWIR
