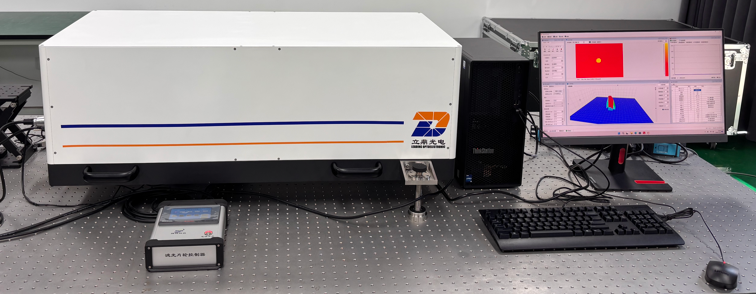

大口径低像差光轴探测器


大口径低像差光轴探测器

大口径低像差光轴探测器是一款面向阵列激光及多光轴系统的高性能定制设备，集光轴偏差、光束质量分析和远近场成像于一体，可精确评估光轴偏差、光斑尺寸和能量分布，为激光系统调试和传输性能优化提供可靠数据支持。

有效口径	Φ170/220/250mm
使用波长	1040nm-1080nm，633nm±2nm
光轴高度	200/220/250mm±50mm
近场缩束透镜组	PV 优于 0.2/0.3μm，RMS 优于 0.04/0.06μm
远场聚焦透镜组	PV 优于 0.2/0.3μm，RMS 优于 0.04/0.06μm
远场探测系统总焦距	≥3m
视场范围	±0.05°
探测光轴偏差	平行光束从中心有效口径口径内任意Ф10mm 区域入射，探测光轴偏差 PV 优于 5μrad；
探测光强	可探测的最高和最低光束功率量级差约103（毫瓦量级至瓦量级）
衰减片	0.1%/1%/10%/32%
衰减片切换方式	电动/手动
