Camera Link接口是一种专为数字摄像机和数字信号处理器之间高速数字数据传输设计的接口标准，Camera Link接口的特点主要体现在以下几个方面：

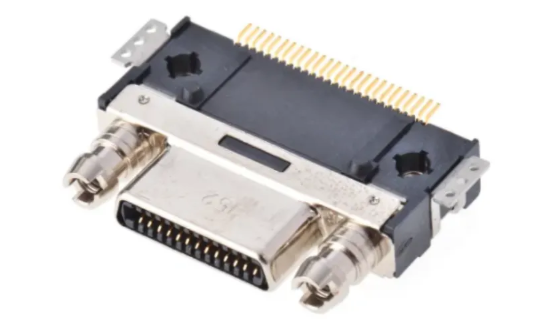

图-1 Camera Link标准接口
Camera Link接口使用低压差分信号（LVDS）进行数据的传输和通信—通过5对专用差分信号线（4对数据+1对时钟）实现高速、低噪声的数据传输，4对专用差分信号线用于并行传输相机控制信号，2对专用差分信号线用于相机和图像采集卡之间的串行通信，实现了对图像数据的高速可靠的传输和控制功能。
一、高速传输能力
● 数据传输速率高：Camera Link接口支持高达850MB/s（或6.8Gbps，根据最新规范）的数据传输速率，能够满足高分辨率和高帧率图像采集的需求。这种高速传输能力显著提高了图像处理和分析的效率，适用于需要快速处理大量图像数据的场景。
二、稳定可靠的性能
● 差分信号传输技术：采用低压差分信号（LVDS）传输技术，有效抵抗电磁干扰和噪音，确保数据传输的准确性和稳定性。
● 错误检测与纠正机制：具备错误检测与纠正功能，进一步保障数据传输的完整性，减少数据丢失或错误的可能性。
三、灵活性与可配置性
● 多种配置模式：Camera Link标准提供Base、Medium和Full三种配置模式，分别适应不同的带宽和数据通道需求。例如，Base Configuration提供高达255MBps的数据传输，Medium Configuration提供高达510MBps，而Full Configuration则提供高达680MBps。
立鼎Camera Link相机支持Sapera Dalsa采集卡对相机图像的读取和采集，并支持使用Sepera Dalsa采集卡 SDK进行相机的二次开发。图中为使用CamExpert软件进行相机图像的读取显示：

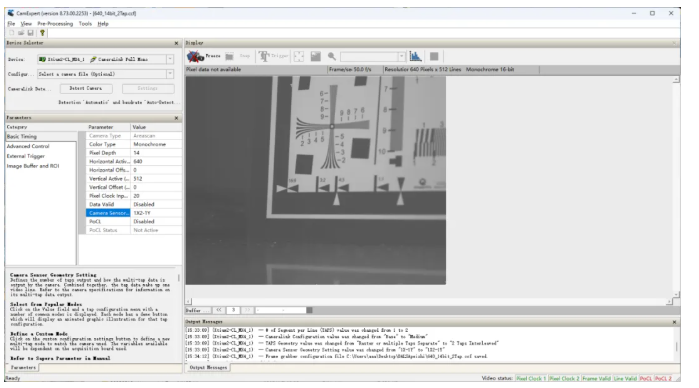

图-2 Sepera CamExpert图像采集软件
● 双向串行通讯：支持双向串行通讯链路，允许用户通过图像采集卡发送控制指令，完成摄像机硬件参数的设置和更改，提高了系统的灵活性和可配置性。
立鼎Camera Link相机配套使用的串口控制软件，可以方便快捷地通过采集卡串口进行相机的参数设置和状态参数读取：
图-3 立鼎Camera Link相机串口控制软件
四、广泛的应用范围
●多领域应用：Camera Link接口广泛应用于工业自动化、机器视觉、医疗成像、科学研究、安防监控等领域。在工业领域，它特别适用于需要高速、高分辨率图像传输的应用场合，如生产线上的质量控制、尺寸测量和缺陷检测。
●专业领域首选：在医疗成像领域，Camera Link接口支持高分辨率医学影像的快速传输，提高诊断的准确性和效率。在科学研究中，它用于高速数据采集和图像处理，支持复杂的实验和分析。
五、实时触发功能
●精确硬件触发：支持精确的硬件触发，能够在非常精确的时间点捕获图像，满足对时间同步要求较高的应用场景，如动态过程分析、高速运动物体捕捉等。
图-4 立鼎Camera Link相机串口控制软件触发模式设置
六、抗干扰能力强
●优质连接线材料：采用高柔性材料制作的连接线，具有良好的屏蔽性能和低噪音特性，确保在各种恶劣的工业环境中都能保持稳定的性能。
七、长距离传输能力
●扩展传输距离：基本的Camera Link系统传输距离一般在10米以内，但通过使用特殊的扩展设备（如光纤转换器），可以显著增加传输距离，满足远距离图像传输的需求。
八、专业性与统一标准
●行业联盟开发：由图像采集卡和相机生产商联盟开发，提供了带速度和触发功能的标准电缆，确保不同厂商设备之间的兼容性。
●统一接口标准：Camera Link接口已成为工业相机和图像处理系统中最常用的接口标准之一，促进了行业的标准化和规范化发展。
总之，Camera Link接口是高性能图像传输的理想选择，采用Camera Link接口的相机以其高速、稳定、可靠的性能特点使其在科研和工业领域中占据着重要地位。
立鼎光电可提供单Camera Link和双Camera Link两种接口相机，帧频可达500Hz，最高可达1000Hz。获取更多短波红外相机产品信息请联系我们029-81870090。
