海洋区域湿度大,昼夜温差大,极易形成雾、霾、水汽等特殊条件。 可见光在正常条件下成像良好,但是受天气影响较大,在恶劣天气下会出现对比度变低,轮廓模糊,细节丢失的现象等问题,无法清晰的识别目标。热成像技术虽然透雾能力好,但是当目标和背景温度接近时,热成像细节丢失严重,不利于海洋区域的目标探测。
而短波红外在海面恶劣天气下也可以实现远距离船只监测,由于具备对海雾的良好透过性,所以目标几乎很少受到海上雨雾天气的影响,具有较为明显的轮廓和纹理特征。

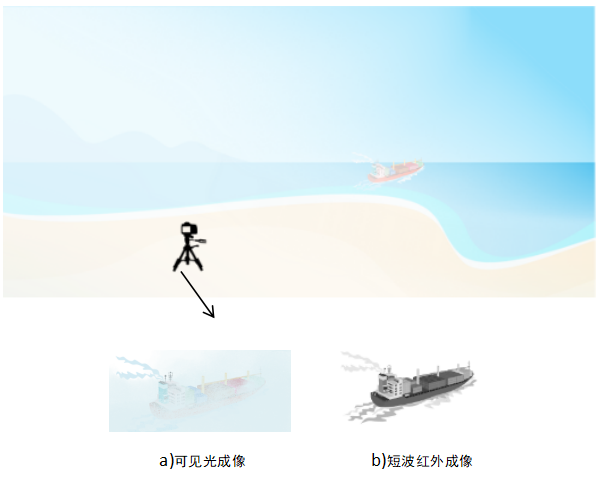

图 1可见光和短波红外雾天成像对比
短波红外成像和可见光类似,主要依靠场景物体反射的光信号成像,其波段范围大约在900nm~2300nm之间,因为光在遇到大气中的分子、粒子、气溶胶和大量的悬浮小水滴时都会发生散射,当大气中的散射粒子小于光波长时,可以按照瑞利散射处理,散射系数为
式中,S为散射粒子的截面积,N为单位体积的粒子数,λ为光波波长,从公式中可以看出,波长越长,散射越弱,透雾能力越强,所以短波红外穿透雾霾能力比可见光强。
如图2所示,分别为可见光和短波红外的成像情况,舰船在短波红外图像中的细节更丰富。

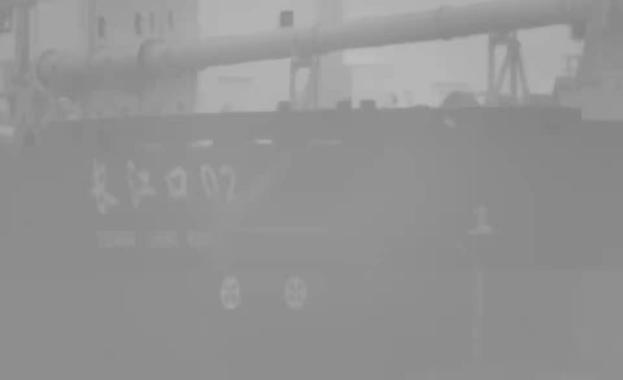

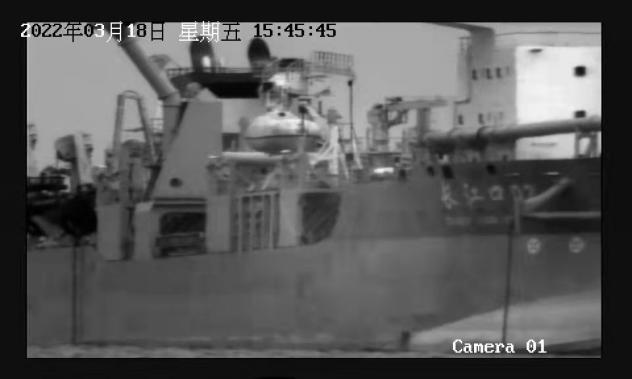

图 2 雾中短波红外(左)与可见光成像(右)
不仅如此,短波红外在海面微小目标识别方面也有很大的优势,由于海面拍摄距离远,微小目标在探测器上占据的像素小, 而且海面也在不断地变化,当海杂波干扰过大时,微弱目标的信号会被淹没,造成可见光探测困难。但是短波红外则不同,利用海水对短波红外具有强吸收这一特性,可以大大提高微弱目标的识别能力。海水几乎不反射短波红外,而微弱目标发射红外辐射,背景和目标的对比度增大,微弱目标更容易被观测到。所以当对海面浮冰、小船、蛙人、浮标、飞机残骸、海面漂浮物等这些声光电特性不明显的目标时,相比可见光,短波红外更适合观测。
此外,短波红外技术还具有在夜间和低光条件下提供高质量监控图像的能力,在海岸港口,夜间航行可能存在风险,而短波红外监控系统可以保证即使在黑暗中,港口和船只的活动能够被及时检测,从而提高港口的安全性。
