激光技术在现代科学和工业领域中发挥着重要的作用,如激光通信、激光加工和医疗等领域。在这些应用中,激光束的质量对于其应用本身至关重要,因此我们需要对激光束进行定量评估,“光斑测量”就是评估激光束质量的重要手段之一。
“光斑”是激光束在物体表面或在接收平面上形成的图像,它反映了激光束的空间分布特性。光斑测量可以帮助我们了解激光束的聚焦能力、光斑大小和形状等参数。通过光斑测量,我们可以评估激光束的质量,并对激光系统进行优化和调整。
光斑测量的方法也有多种,目前主要有烧蚀法、感光法、扫描法及相机成像法等。其中,成像法在激光光特性参数的测量中具有响应速度快、测量精度高、动态范围大的优点,同时成像相机体积和重量较小,具有容易与控制系统相结合,操作简单的特点。因此在很多光斑测量实验中,都使用相机成像法。

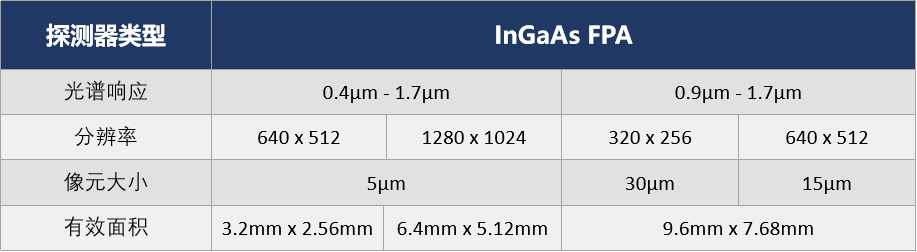

我司的光斑分析系统采用了高灵敏度的InGaAs相机对激光束进行接收成像,其对0.4-1.7μm或0.9-1.7μm波段的红外激光有着极高的响应。相机接收激光束后再通过测量光斑来获取有关激光束的信息,系统配备有专业的分析软件,不仅可以测量出光斑直径、光斑质心偏差、光斑形状等常用参数,还可直接显示光斑的2D/3D图像,分析得到高斯曲线、光斑能量集中度等。这些测量参数可以帮助我们判断激光束的质量,并指导激光系统的设计和使用。为方便用户使用,我司的光斑分析系统还配有多种型号,以供灵活选择:
产品特点
①高灵敏度InGaAs焦平面探测器
②光谱响应范围0.4/0.9um~1.7um
③自动/手动增益控制
④自动/手动曝光时间控制
⑤原始图像与伪彩色图像同步显示
⑥结构紧凑易于集成
产品功能
①光斑直径测量
②高斯光斑直径输出
③光斑能量集中度检测功能
④光斑X、Y轴能量曲线显示
⑤光斑质心位置和peak峰值位置显示
⑥光斑图像2D/3D显示

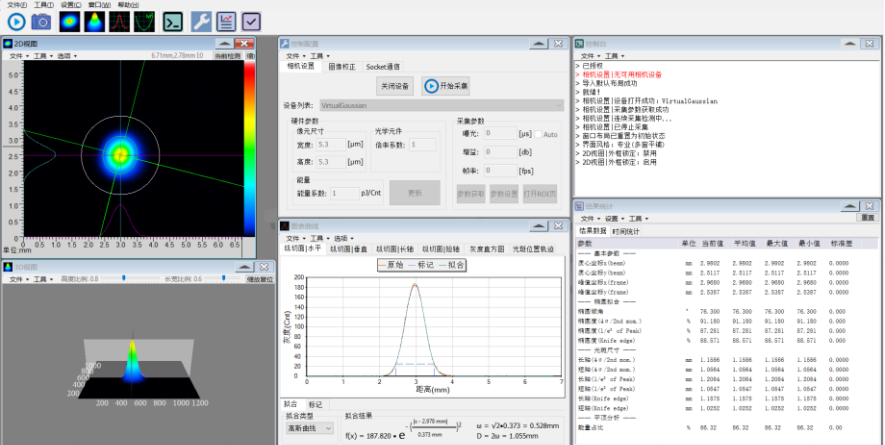

软件操作界面展示

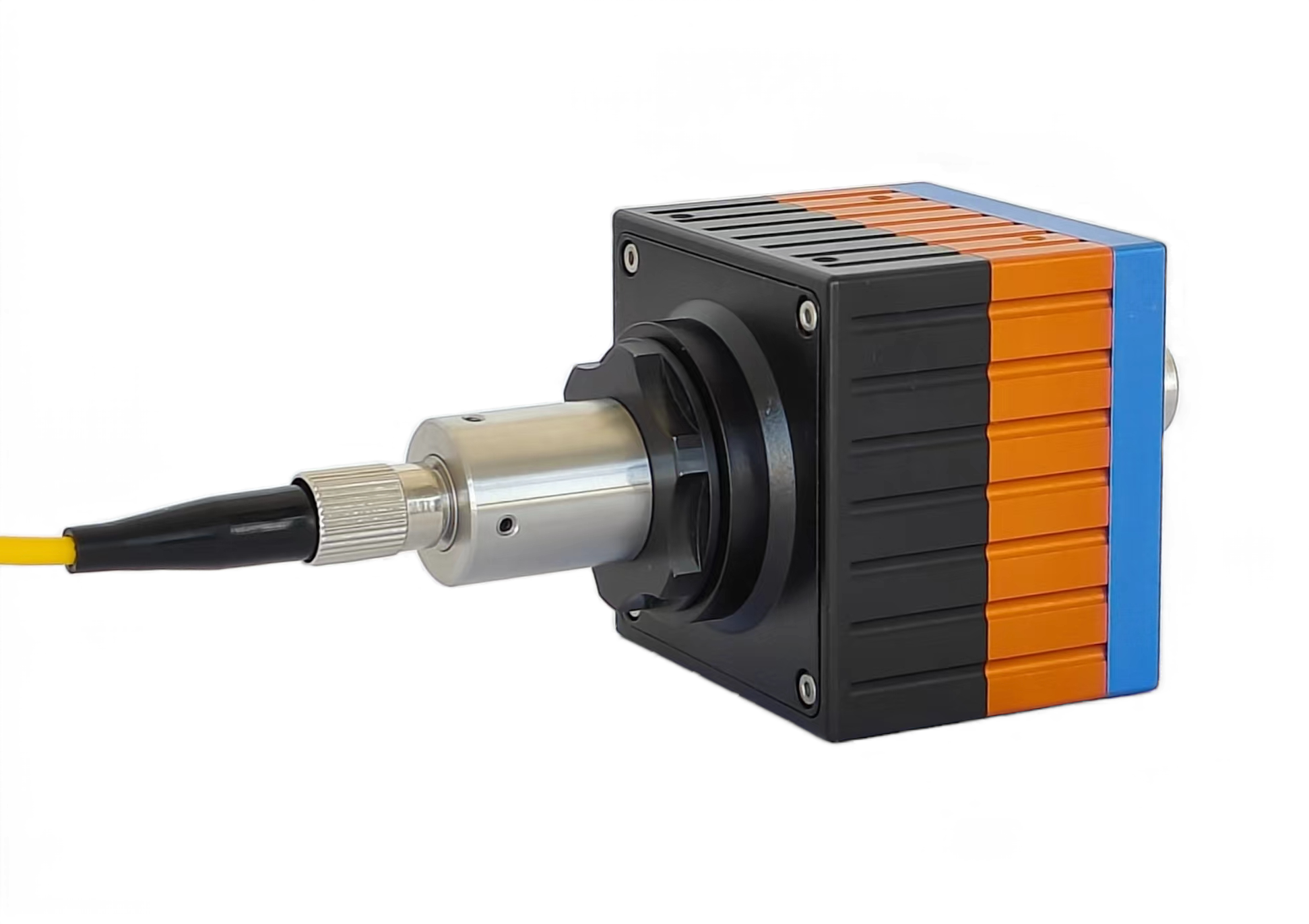

使用立鼎InGaAs相机做光斑质量分析系统,不仅可以对接收的红外激光束进行专业测量分析,还可以搭配镜头对照射的激光及场景进行观测。我司一直秉持专业的技术和服务理念,将产品的性能不断进行提升,以满足客户在不同领域的使用。更多产品及相关信息欢迎前来咨询沟通!
